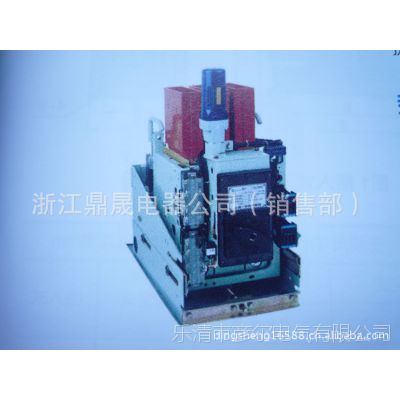

| 品牌：鼎晟 | 型号：DW17-2000 | 极数：3P |
| 额定频率：50（Hz） Hz | 额定绝缘电压：680（V） V | 脱扣器电流：2000（A） |
| 安装方式：抽屉式 | 速度：普通型 | 灭弧介质：空气式 |
| 结构：万能式 | 操作方式：电动操作 |
DW17万能式断路器(ME断路器)电动快速固定水平（四级） | DW17万能式断路器(ME断路器)电动快速固定垂直（四级） | DW17万能式断路器(ME断路器)电动快速插入式（四级） | DW17(ME断路器)万能式空气断路器电动预储能固定垂直 | DW17万能式断路器(ME断路器)电动预储能插入式 | DW17万能式断路器(ME断路器)电动预储能固定水平 |
DW17-630 | DW17-630 | DW17-630 | DW17-630 | DW17-630 | DW17-630 |
DW17-800 | DW17-800 | DW17-800 | DW17-800 | DW17-800 | DW17-800 |
DW17-1000 | DW17-1000 | DW17-1000 | DW17-1000 | DW17-1000 | DW17-1000 |
DW17-1250 | DW17-1250 | DW17-1250 | DW17-1250 | DW17-1250 | DW17-1250 |
DW17-1600 | DW17-1600 | DW17-1600 | DW17-1600 | DW17-1600 | DW17-1600 |
DW17-1605 | DW17-1605 | DW17-1605 | DW17-1605 | DW17-1605 | DW17-1605 |
DW17-2000 | DW17-2000 | DW17-2000 | DW17-2000 | DW17-2000 | DW17-2000 |
DW17-2500 | DW17-2500 | DW17-2500 | DW17-2500 | DW17-2500 | DW17-2500 |
DW17-2505 |
| DW17-2505 |
| DW17-2505 | DW17-2505 |
DW17-3200 | DW17-3200 | DW17-3200 | DW17-3200 | DW17-3200 | DW17-3200 |
DW17-3205 |
| DW17-3205 |
| DW17-3205 | DW17-3205 |
三：种类与规格
四：ME断路器的正常工作条件
1.周围空气温度为+40℃～ -5℃，24h的平均值不超过+35℃。
2.安装地点：海拔不超过2000m.
3.大气条件：大气相对湿度在周围空气温度+40℃时不超过50％，在较低温度下可有较高的相对湿度；最湿月的月平均相对湿度为90％，同时该月的月平均温度+25℃，并考虑到因温度变化在产品表面上的凝露。
4.污染等级：应符合污染等级三级。
5.安装条件：断路器应按说明书成套安装或户内单独安装，与垂直面的倾斜度不超过5℃。
五：技术数据与性能
1.断路器在不同环境温度下的额定电流
注：当断路器DW17-630/800/1000/1250型选用无过电流脱扣器时额定电流可分别提高到760/910/1200/1300A。
2.断路器的通断能力：
本系列断路器通断能力按IEC157-1***及VDE0660规范的P-2，0 3minCO3minCO要求，当电源为上进线或下进线及短路短延时保护(延时为≤300ms)时，通断能力指标均相同，具体指标见下表。
注：手动直接操作的断路器，不应用于预期电流峰值超过10KA的电路中。
3.分励脱扣器、欠电压脱扣器、闭锁电磁铁、释能电磁铁与操作电动机的功耗。
注：1、分励脱扣器的动作电压范围为额定工作电压的70％～110％
2、欠电压脱扣器、闭锁电磁铁、电动机操作机构和释能装置的动作电压为额定工作电压的85％～110％。
4.断路器过电流脱扣器的整定电流调节范围及断路器的重量。
六：过电流脱扣器的保护特性
1、过载脱扣器的长延时动作特性。
注：三相断路器在二相负载时项号2动作电流允许提高10％，单相负载允许提高20％
2、短路脱扣器的动作电流的范围为整定值的±20％。
注：采用钟表式延时机构(ZZ)其延时范围为0-500ms(连续可调)，误差为±40ms。
七：断路器的机械寿命，电寿命次数
注(1)：DW17-630-1605为电动机预储能操作时其机械寿命为10000次。
注(2)：电寿命的试验条件为：U=1.05Ue，I=Ie、COSΦ=0.8±0.1。
HS5辅助开关
辅助开关的接通分断能力见下表，其机械寿命为20000次，电寿命为10000次。
八：断路器安全间距
断路器安全间距(包括飞孤距离)(见表及图)
注：1、所有带电零件与接地零件之间必须可靠绝缘。2、本表为交流至380V数据。
外形尺寸与安装尺寸
1.固定式安装尺寸
DW17-630/800/1000/1250/1600固定式断路器外形尺寸图
F=辅助开关
G=SU控制装置
H=正面操作结构
K=电动机操作结构
L=释能装置
Y=用于垂直接线的绝缘间隔板(用户自备)
水平接线
DW17-2000/2500/2505固定式断路器外形尺寸图
F=辅助开关
G=SU控制装置
H=正面操作结构
K=电动机操作结构
L=释能装置
Y=用于垂直接线的绝缘间隔板(用户自备)
水平接线
DW17-3200/3205固定式断路器外形尺寸图
F=辅助开关
G=SU控制装置
H=正面操作结构
K=电动机操作结构
L=释能装置
Y=用于垂直接线的绝缘间隔板(用户自备)
抽屉式安装尺寸
DW17C-630/800/1000/1250抽屉式断路器外形尺寸图
操作机构中心线
安全间距A.B.C.D.参见固定式
开关拉出距离
DW17C-1605抽屉式断路器外形尺寸图
操作机构中心线
安全间距A.B.C.D.参见固定式
开关拉出距离
DW17C-2000/2500抽屉式断路器外形尺寸图
操作机构中心线
安全间距A.B.C.D.参见固定式
开关拉出距离
DW17C-2505抽屉式断路器外形尺寸图
操作机构中心线
安全间距A.B.C.D.参见固定式
开关拉出距离
DW17C-3200抽屉式断路器外形尺寸图
操作机构中心线
安全间距A.B.C.D.参见固定式
开关拉出距离
DW17C-3205抽屉式断路器外形尺寸图
